開關柜無線測溫局放系統在撫順礦業中的應用方案
來源：正瑞電子
瀏覽：1553
發布日期：2023-08-17
1、現場需求
現場需要對10kv配電室斷路器觸頭和電纜接頭，進行溫度在線監測，對高壓開關柜局部放電量在線監測，實現接點溫度和局放數據實時上傳。通過后臺監控軟件集中顯示，實現超限報警，數據分析和存儲功能。

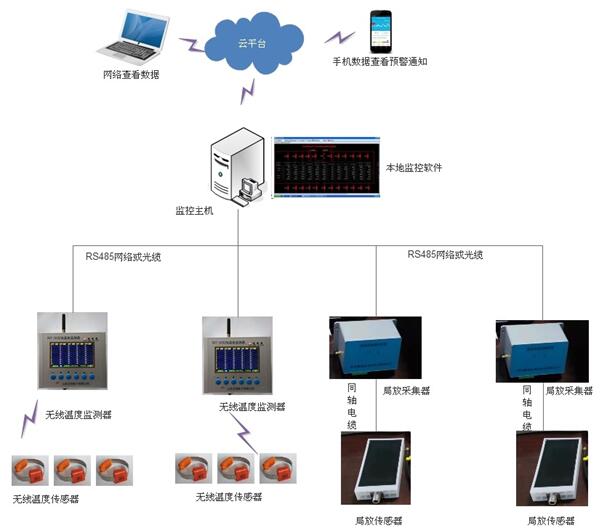

2、開關柜無線測溫局放在線監測系統
2.1 開關柜無線測溫在線監測系統配置
1) 在配電室開關柜斷路器，電纜接頭和變壓器的進出線接頭等位置安裝溫度傳感器，用于感應溫度，收集數據并上傳。
2) 在高壓開關柜二次側安裝無線測溫監測器，用于接收傳感器數據，并集中上傳數據至監控中心。
3) 在高壓柜內安裝局放傳感器、局放采集器用于收集數據并上傳數據至監控中心。
4) 在監控主機和無線溫度監測器，局放傳感器采集器之間用485數據線連接，實現數據傳輸。
5) 在主控室或者屏柜上安裝在線監測主機，并在主機上安裝ZRMSCADA軟件，用于收集數據并整理顯示數據。
2.2 感應供電式無線溫度傳感器介紹

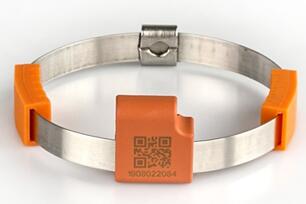

DTS-6無線溫度傳感器用于測量高壓開關柜內的電氣接點（如電纜接頭，斷路器觸頭等）的運行溫度。無線溫度傳感器是由溫度傳感器、信號處理及無線發射器、感應電源三部分組成。
溫度傳感器具有小巧的體積，當與被測物體表面直接接觸時，能保證快速測量溫度的變化，并將溫度變化的信號傳到信號處理及無線發射器，進行信號處理并將處理后的信號通過無線傳輸?shù)綔囟缺O(jiān)測器。感應電源采用小CT磁飽和技術由一次電流感應出電源，電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。
測溫元件：數字集成溫度傳感器
溫度測量范圍：-40～+155℃
測量精度：±0.5℃（0~65℃）,±1℃（-40~155℃）
溫度采樣頻率：默認20秒（可定制）
無線傳輸距離：≤200米
工作電源：感應取電
啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）
安裝方式：捆綁式
主體尺寸：與現場設備實際尺寸定制

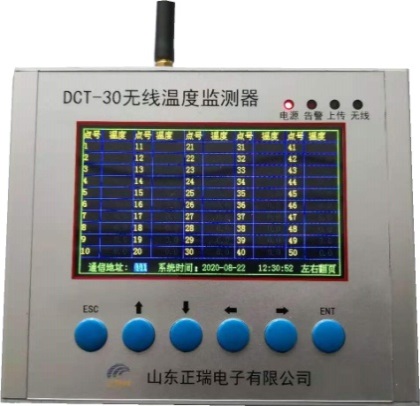

2.3無線溫度監測器
連續監測高壓開關柜內接點的運行溫度，由數字顯示屏循環顯示出每個帶電觸頭的溫度值，可確定觸頭的過熱程度，當發生超溫時，儀器發出報警指示。并可將溫度值通過RS485接口傳到計算機作進一步數據處理，實現開關柜溫度的集中監測。
主要功能 | 功能介紹 | |
基本功能 | 接收數據 | 接收無線溫度傳感器上傳的溫度和傳感器工作電壓 |
顯示數據 | 彩色顯示接收到的數據，顯示效果更直觀，背光開關可控，適用多種應用場合 | |
時鐘顯示 | 實時時鐘顯示，并作為事件記錄的時間基準 | |
參數設置 | 所有參數靈活可設，操作方便，掉電數據不丟失 | |
報警輸出 | 當有報警事件發生時，繼電器干接點信號輸出并發出蜂鳴報警聲音提示 | |
溫度報警記錄 | 記錄曾發生過報警的測溫位置的溫度 | |
溫度預警記錄 | 記錄曾發生預警的測溫位置的溫度 | |
傳感器 恢復事件記錄 | 記錄越限后溫度恢復正常數據 | |
歷史曲線 | 可查詢每個測溫點歷史曲線 | |
歷史數據 | 可查詢最近一個月每個溫度點的歷史數據，方便導出到EXCEL表格 | |
月最高 溫度 記錄 | 記錄沒個測溫點每月的最高溫度記錄，并生成最高記錄柱狀圖 | |
數據凍結 | 每個測溫點數據凍結密度設置為5min時，可凍結3年的歷史數據 | |
密碼管理 | 采用密碼管理方式，設置參數時必須輸入密碼 | |
技術參數 | 技術指標 | |
無線參數 | 無線頻率 | 433MHz |
管理無線傳感器數量 | ≤250只 | |
通訊參數 | 通訊方式 | RS485、以太網、光纖，RS485通訊距離≤1200m（不加中繼） |
主機組網數量 | ≤128臺 | |
通訊規約 | Modbus規約 | |
波特率 | 1200、2400、4800、9600 bps 可選 | |
報警默認參數 | 溫度報警值 | 上限值：+90℃，下限值：－20℃（可設置） |
溫度告警值 | 上限值：+60℃，下限值：－10℃（可設置） | |
預警電壓值 | 2700mV | |
告警電壓值 | 2500mV | |
上網功能 | 4G功能（選配） WIFI（選配）以太網口（標配） | |
數據接口 | 2個USB接口、1個安卓數據線接口 | |
繼電器輸出 | 兩路繼電器輸出（為外接輸出功能盒、裝置本身端口不帶輸出功能）選配 | |
繼電器干接點參數 | AC220V/5A（無源常開） | |
工作電壓 | DC9-30V | |
整機功耗 | ≤5VA | |
工作溫度 | -10℃~+70℃ | |
工作濕度 | ≤90%RH,不結露，無腐蝕 | |
海拔 | ≤2500米 | |
絕緣電阻 | ≥100MΩ(溫度在10~30℃,相對濕度小于80%) | |
安裝方式 | 壁掛式安裝 | |
2.4局放傳感器

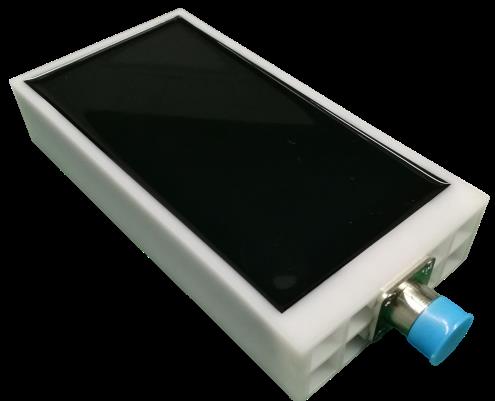

局放傳感器:系統使用內置式高頻傳感器，內置傳感器安裝在高壓柜電纜進出線倉內。
技術參數
供電方式：無源，不需要供電。
信號頻帶：300MHz—1.5GHz（UHF）
等效高度：10.5mm
檢測頻帶：200MHz~2000MHz；
高頻UHF天線,無源無線原理；
信號傳輸方式：SMA；
接口：BNC；
檢測靈敏度：10pC；
負載阻抗,：50 ?；
安裝方式：強磁吸附安裝；
安裝位置：電纜室；
防護等級：IP65；
環境條件：-20℃——+70℃,10-95% RH 非冷凝；

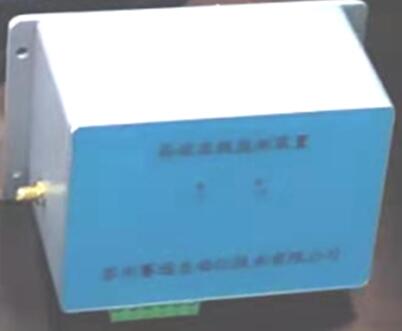

2.5局放數據采集器
局放傳感器一體化鋁合金設計;局放傳感器通過高性能的同軸電纜線將數據傳輸?shù)讲杉魃?，采集器通過485數據線傳到監控主機上。
技術參數：
濾波范圍：300MHz—1.5GHz（UHF）
檢測靈敏度：≤5pc
匹配阻抗：50Ω
采樣速率： 20M
采樣精度： 12Bit
接頭類型 ：sma
與后臺通訊方式： 以太網、無線、RS485
檢測通道數 1 個
固定方式 ：導軌、磁吸、螺絲固定
電源：220V/50Hz或者DC24V/DC48V;
通信協議：modbus RTU、具備遙信功能;
功耗： 5W;
